ZZVP自力式微壓調節閥,泄氮閥

ZZVP自力式微壓調節閥,泄氮閥 概述

ZZVP自力式微壓調節閥,泄氮閥、ZZCP自力式差壓調節閥是一種無需外來能源的節能型閥門,利用工藝管道中介質的壓力變化與信號進行比較,使被調節介質的力與執行機構的輸出力平衡,以達到穩定壓力、差壓值。主要用于保持容器頂部保護氣(一般為氮?dú)猓┑膲毫愣ǎ员苊馊萜鲀?nèi)物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。該泄氮閥采用內反饋結構,介質直接經閥蓋進入檢測機構,介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時,平衡被破壞,使閥芯上移,打開閥門,向外界泄放氮?dú)?當罐內壓力降至泄氮裝置壓力設定點,由于預設彈簧力作用,關閉閥門。作泄氮閥使用時,通常和呼吸閥供氮閥配合使用(可參考⇒供氮閥安裝系統圖)。

ZZVP自力式微壓調節閥,泄氮閥 主要技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760
允許壓差
(Mpa)
PN16 1.6 1.5 1.2
PN40 2.0
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
壓力分段范圍
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
保證調壓閥正常工作的最小壓差P ≥0.01(MPa)
工作溫度 ≤80℃
適合介質 氣體、蒸汽、低粘度液體
閥芯形式 單座、套筒型閥芯
流量特性 直線性

ZZVP自力式微壓調節閥,泄氮閥 主要零件材料

零件名稱 零件材料
閥體 WCB (C) CF8 (P) CF8M (R) CF3M (RL)
閥座 304 304 316 316L
墊芯 304 304 316 316L
閥蓋 Q235 304 316 316L
閥桿 304 304 316 316L
下膜蓋 Q235
膜片 EPDM或FKM夾纖維
上膜蓋 Q235
壓蓋 Q235
螺紋蓋 Q235

ZZVP自力式微壓調節閥,泄氮閥 主要性能指標

調節精度 ≤10%
允許泄露量
(在規定實驗條件下)
硬密封 4×0.01%閥額定容量
軟密封 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0..6 0.9 1.7 4.0 6.75

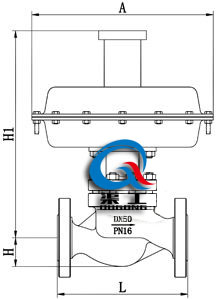

ZZVP自力式微壓調節閥,泄氮閥 主要外形圖

ZZVP自力式微壓調節閥,泄氮閥 ZZCP自力式差壓調節閥
ZZVP自力式微壓調節閥,泄氮閥 ZZCP自力式差壓調節閥

ZZVP自力式微壓調節閥,泄氮閥 主要外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100
L 150 160 180 200 230 290 310 350
H 52.5 57.5 75 75 85.5 92.5 100 110
H1 323 350 370 370 370 397 397 400
A 308 394 308 394 308 394 394 394
導壓管接口螺紋 M16×1.5
重量G(Kg) 12 18 25 32 45 58 68 76

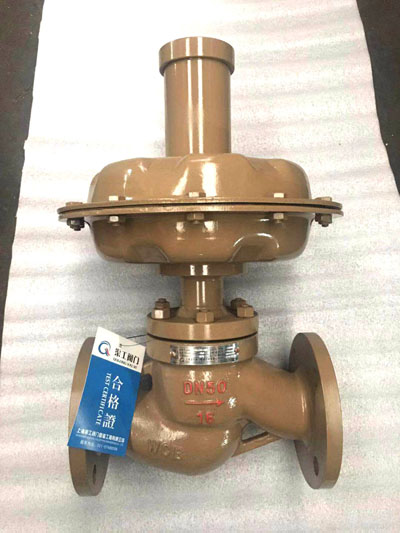

ZZVP自力式微壓調節閥,泄氮閥 實物圖

ZZVP自力式微壓調節閥,泄氮閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZZVP自力式微壓調節閥,泄氮閥的使用性能、外形結構、安裝尺寸參數、價格,索取 ZZVP自力式微壓調節閥,泄氮閥說明書及產品選型樣本,請聯系我們
